อุตสาหกรรมซีเมนต์

Cyclone Preheater

ด้วยความเชี่ยวชาญในด้านวัสดุทนไฟและการออกแบบทางวิศวกรรม เราประเมินสภาพการทำงานของเตาเผาและกำหนดค่าเฉพาะในแต่ละระดับของ Cyclone กระบวนการนี้ทำให้เราสามารถคำนึงถึงปัจจัยสำคัญ เช่น ความร้อนสูง, การไหลของแก๊สด้วยความเร็วสูง และ การกัดกร่อนจากสารเคมี เพื่อนำไปสู่การเลือกผลิตภัณฑ์และการออกแบบทางวิศวกรรมที่แม่นยำ กระบวนการนี้ทำให้เราสามารถคำนึงถึงปัจจัยสำคัญ เช่น ความร้อนสูง, การไหลของแก๊สด้วยความเร็วสูง และ การกัดกร่อนจากสารเคมี เพื่อนำไปสู่การเลือกผลิตภัณฑ์และการออกแบบทางวิศวกรรมที่แม่นยำที่สุด

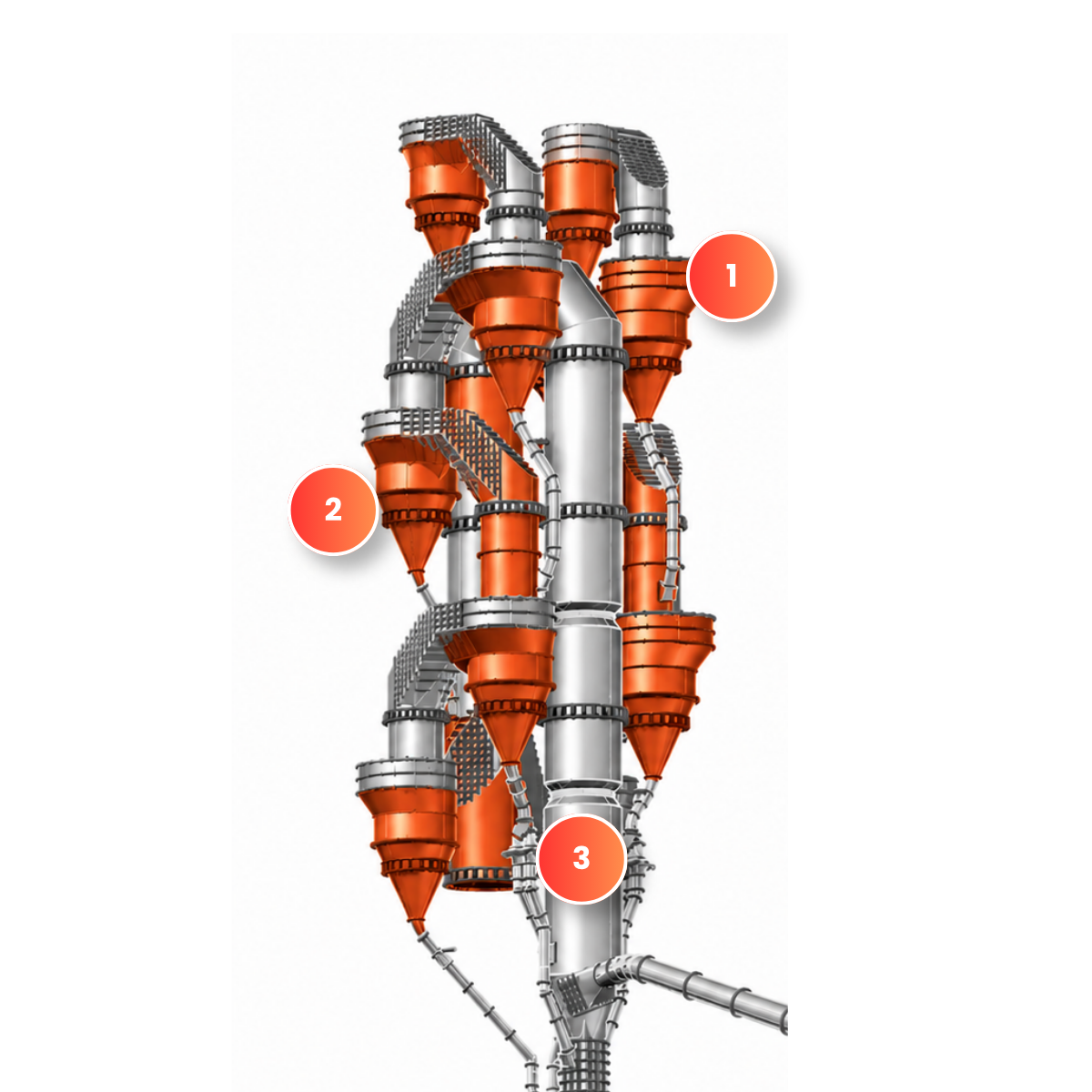

preheater cyclone
1
Upper Cyclones
Working Lining
  • K35 | PH30AF | CAST12 | CAST13ES | QUIKGUN-C12
Insulation Lining
  • HI16 | HI20 | CAST105LW | CAST11LW | QUIKGUN-LW105 |
    QUIKGUN-LW11 | CALCIUM SILICATE BOARD
Anchoring System
  • Stainless Steel AISI 304
Mortar
  • 30AM(D)
Upper Cyclones

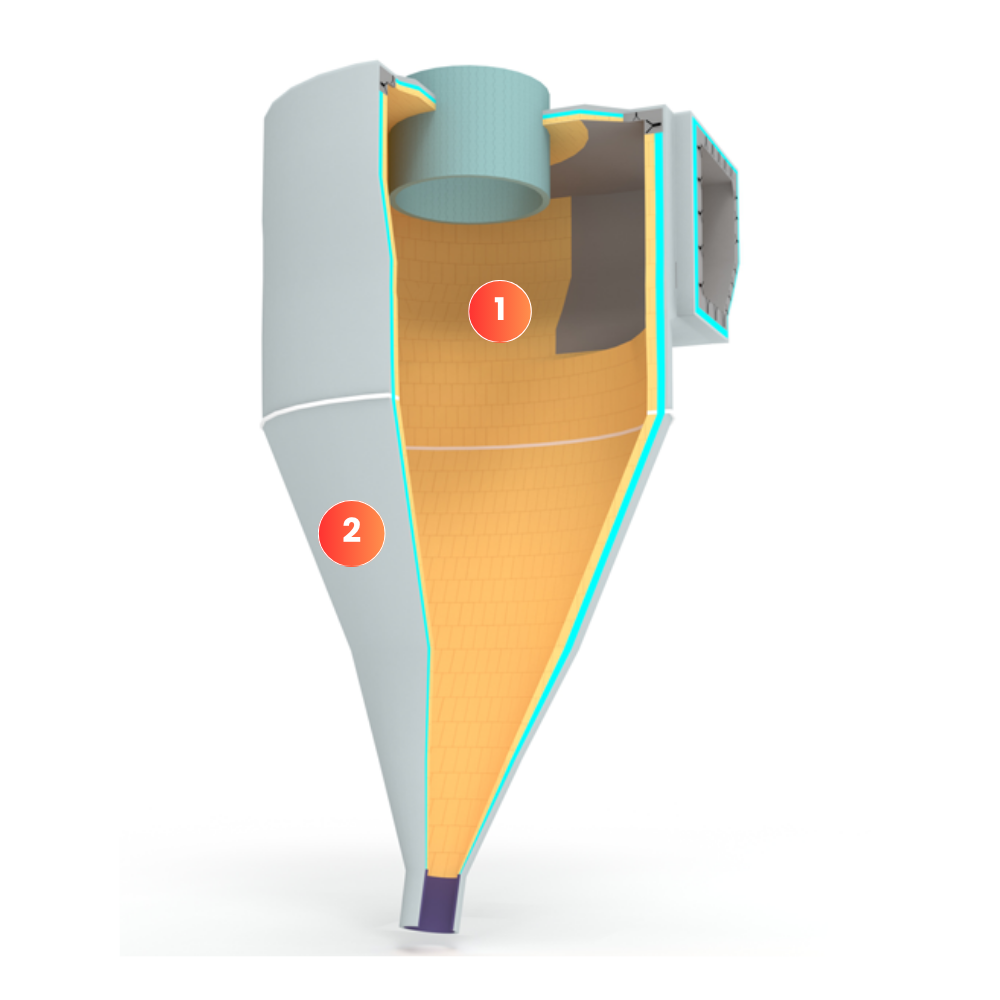

cyclone-refractory
1. Brick Lining
  • Working Lining : K35 | PH30AF
  • Insulation Lining : HI16 | HI20
2. Monolithic Lining
  • Working Lining : CAST12 | CAST13ES | QUIKGUN-C12
  • Insulation Lining : CAST105LW | CAST11LW | QUIKGUN-LW105 | QUIKGUN-LW11
Others
  • CALCIUM SILICATE BOARD
  • Anchoring System : STAINLESS STEEL AISI304
  • Mortar : 30AM(D)
2
Middle Cyclones
Working Lining
  • K35 | PH30AF | CAST12 | CAST13ES | QUIKGUN-C12
Insulation Lining
  • HI16 | HI20 | CAST105LW | CAST11LW | QUIKGUN-LW105 |
    QUIKGUN-LW11 |
     CALCIUM SILICATE BOARD
Anchoring System
  • Stainless Steel AISI 304
Mortar
  • 30AM(D)
Middle Cyclones
cyclone-refractory
1. Brick Lining
  • Working Lining : K35 | PH30AF
  • Insulation Lining : HI16 | HI20
2. Monolithic Lining
  • Working Lining : CAST12 | CAST13ES | QUIKGUN-C12
  • Insulation Lining : CAST105LW | CAST11LW | QUIKGUN-LW105 | QUIKGUN-LW11
Others
  • CALCIUM SILICATE BOARD
  • Anchoring System : STAINLESS STEEL AISI304
  • Mortar : 30AM(D)
3
Lower Cyclones
Working Lining (Normal Condition)
  • K43 | C40A | QUIKGUN-MC1500 | QUIKSHOT-A40
Working Lining (Severe Condition)
  • PH35AF | PH40AF | PH40AF-S5 | PH40AF-S10 | KOTERESIS-S300 | C40A |  ABRACAST40SIC | ABRACAST50SIC | C-SIC300 |
    QUIKGUN-SIC155 | QUIKSHOT30SIC
Insulation Lining
  • IF135 | HI16 | HI20 | CAST105LW | CAST11LW | CAST13LW |
    QUIKGUN-LW105 | QUIKGUN-LW11 |
    CALCIUM SILICATE BOARD
Anchoring System
  • Stainless Steel AISI 310
  • Stainless Steel 253MA
Mortar
  • 43AM(D)
Lower Cyclones
cyclone-refractory
1. Brick Lining
  • Working Lining
    • Normal Condition : K43
    • Severe Condition : PH35AF | PH40AF | PH40AF-S5 |
      PH40AF-S10 | KOTERESIS-S300
  • Insulation Lining : IF135 | HI16 | HI20
2. Monolithic Lining
  • Working Lining
    • Normal Condition: C40A | QUIKGUN-MC1500 | QUIKSHOT-A40
    • Severe Condition: C40A | ABRACAST40SIC | ABRACAST50SIC | C-SIC300 | QUIKGUN-SIC155 | QUIKSHOT30SIC
  • Insulation Lining : CAST105LW | CAST11LW | CAST13LW |
    QUIKGUN-LW105 | QUIKGUN-LW11
3. Others
  • CALCIUM SILICATE BOARD
  • Anchoring System : STAINLESS STEEL AISI304 |  STAINLESS STEEL 253MA
  • Mortar : 43AM(D)
